1.產品概述
思科?5500系列無線控制器，如圖1所示，是一個高度可擴展和靈活的平臺，使全系統服務的關鍵任務的無線網絡在中型到大型企業和校園環境。專為802.11ac和802.11n性能和最大的可擴展性，5500系列提供了增強的正常運行時間和：
● 射頻可見性和保護
● 同時管理多達500的能力接入點
● 可靠的視頻流和收費質量的語音性能優越
● 子的所有接入點和客戶的第二狀態切換從小學到備用控制器

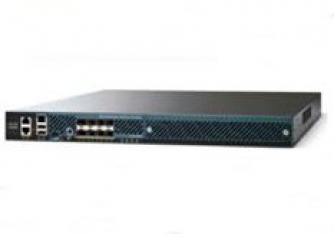

圖1。 Cisco 5500系列無線局域網控制器
2.功能特性
優化的高性能無線網絡，思科5500系列控制器提供了流動性的改善和準備業務為移動設備和應用程序的下一個浪潮。5500系列支持更高密度的客戶提供更高效的漫游，與現有網絡的吞吐量增加至少九倍。
5500系列自動無線配置和管理功能，允許網絡管理者的可視性和控制所需要的成本進行有效的管理，安全和優化無線網絡性能。集成了思科凈化?技術，5500系列通過提供跨網絡訪問實時和歷史的快速排除故障和解決射頻干擾的信息保護802.11n的性能。
思科5508無線控制器支持思科應用可視性和控制（AVC）的技術，包括基于網絡的應用識別2（nbar-2）引擎，思科的深度包檢測（DPI）的能力。的nbar-2引擎可以分類的應用，應用的服務質量（QoS）設置要么丟棄或標記的流量，并優先考慮網絡中的關鍵業務應用程序。思科AVC使用NetFlow版本9的出口流向Cisco超級會員?基礎設施或一個第三方的NetFlow收集器。5508還支持Bonjour服務目錄，使卓悅服務的廣告，利用一個單獨的3層網絡。無線策略引擎的無線監測器和政策對Cisco 5500系列無線控制器，使無線設備和政策如VLAN分配、QoS執行分析功能，基于ACL的訪問和一天的時間。
作為思科統一無線網絡的一個組成部分，該控制器提供實時通信思科?接入點，的思科無線控制系統（WCS），和思科移動服務引擎提供集中的安全策略、無線入侵防御系統（IPS）能力，屢獲殊榮的射頻管理和QoS。
3.軟件許可的靈活性
基站接入點許可提供的靈活性，總計達500額外的接入點的業務需求的增長。許可結構支持多種業務的流動性需求為基本特征的一部分，包括思科officeextend安全解決方案，移動遠程辦公和思科企業無線網，它允許接入點動態地建立無線連接的地方，它可能是困難的或不可能的物理連接到有線網絡。
表1列出了Cisco 5500系列的特點無線局域網控制器。
表1。 Cisco 5500系列無線局域網控制器的特點
功能特色 | 收益 |
可擴展性 | ● 支持12，25，50100，250，或500個接入點為關鍵業務的無線服務在所有尺寸的位置 |
高性能 | ● 有線速度、無阻塞性能的802.11n和802.11ac網絡優化 |
射頻管理 | ● 提供實時和歷史的射頻干擾影響網絡性能在控制器的信息，通過思科凈化技術集成系統 |
線遠程辦公 | ● 支持移動和遠程工作人員提供安全的有線隧道的Cisco Aironet無線服務企業?1130或1140系列接入點● 擴展企業網絡到遠程位置的最小安裝和維護的要求（零接觸部署）● 在遠程站點的位置，提高生產力和協作● 單獨的SSID隧道允許企業和個人上網● 減少二氧化碳排放量的減少上下班● 提高員工的工作滿意度與工作能力在家● 通過提供不斷提高業務彈性，安全連接在災害事件流行病，或惡劣天氣 |
端安全全面結束 | ● 提供無線接入點的控制和配置（CAPWAP）兼容DTLS加密來幫助確保在遠程廣域網/局域網連接的接入點和控制器之間的全線速加密 |
企業無線網狀網 | ● 允許接入點動態地建立無線連接不到有線網絡的物理連接的需要● 選擇Cisco Aironet接入點，企業無線網是理想的倉庫，制造地板、購物中心和其他地方擴展有線連接可能很難或美學吸引力 |
高性能的視頻 | ● 集成了思科視頻流技術的媒體網框架部分視頻應用在無線局域網的優化配送 |
端到端的聲音 | ● 支持統一通信為提高協同通過消息、存在和會議● 支持所有的Cisco Unified IP電話性價比高，實時語音服務 |
高可用性 | ● 一個可選的冗余電源，可以確保最大的可用性 |
對環境負責 | ● 組織可以選擇關閉接入點廣播來減少在非高峰時間的功率消耗 |
移動IPv6和雙棧客戶端安全管理 | ● 安全、可靠的無線連接和一致的用戶體驗● 提高網絡的可用性通過主動阻斷已知威脅● 使IPv6故障、管理規劃、客戶跟蹤從一個普通的有線和無線管理系統 |
表2列出了Cisco 5500系列無線控制器產品規格。
表2。 Cisco 5500系列無線控制器產品規格
項目 | 規格 |
無線 | IEEE 802.11a、802.11b，802.11g，802.11d，WMM / 802.11e，802.11h，802.11k，802.11n 802.11r，802.11u，802.11w，802.11ac。 |
有線/交換/路由 | IEEE 802.3標準，IEEE 802.3u 100BASE-TX規格，1000base-t.1000BASE-SX標準，1000-base-lh，IEEE 802.1Q vtagging，和IEEE 802.1ax鏈路聚合。 |
數據請求注解（RFC） | ● RFC 768 UDP● RFC 791的IP● IPv6的RFC 2460（通過橋接模式）● RFC 792的ICMP● RFC 793的TCP● ARP RFC 826● RFC 1122要求Internet主機● RFC 1519 CIDR● RFC 1542協議● RFC 2131 DHCP● RFC 5415 CAPWAP協議規范● RFC 5416 CAPWAP結合802.11 |
安全標準 | ● 水漬險● IEEE 802.11i（WPA2，RSN）● RFC 1321 MD5報文摘要算法● RFC 1851的DES變換● RFC 2104的HMAC散列消息認證：● RFC 2246 TLS協議版本1● RFC 2401的安全架構的互聯網協議● RFC 2403 hmac-md5-96在ESP和AH● RFC 2404 HMAC-SHA-1-96算法在ESP和AH● RFC 2405 ESP DES-CBC加密算法有明確的四● RFC 2406中IPSec● RFC 2407的解釋模型● RFC 2408協議● RFC 2409艾克● RFC 2451 ESP CBC模式加密算法● RFC 3280互聯網X.509 PKI證書和CRL簡介● RFC 3602 AES-CBC密碼算法和基于IPSec的使用● RFC 3686中使用IPSec ESP AES計數器模式● RFC 4347數據傳輸層安全● RFC 4346 TLS協議版本1.1 |
加密 | ● WEP和tkip-mic：RC4的40、104和128位（靜態和共享密鑰）● AES：CBC，CCM，CCMP● DES算法DES-CBC、3DES● SSL和TLS：RC4 128位和1024位和2048位的RSA● DTLS：AES-CBC● IPSec：DES-CBC、3DES AES-CBC |
認證、授權、計費（AAA） | ● IEEE 802.1x● RFC 2548微軟供應商特定的RADIUS屬性● RFC 2716 PPP認證● RFC 2865 RADIUS認證● RFC 2866半徑會計● RFC 2867半徑隧道會計● RFC 2869半徑的擴展● RFC 3576動態授權擴展半徑● RFC 5176動態授權擴展半徑● RFC 3579半徑支持EAP● RFC 3580 IEEE 802.1x半徑指南● RFC 3748可擴展認證協議● 基于Web的認證● 支持用戶和管理 |
管理 | ● SNMP v2c，V1、V3● RFC 854 telnet● RFC 1155管理信息的TCP / IP為基礎的互聯網● RFC 1156 MIB● RFC 1157 SNMP● RFC 1213的SNMP MIB II● RFC 1350 TFTP● RFC 1643以太網MIB● RFC 2030 SNTP● HTTP RFC 2616● RFC 2665以太網接口類型的MIB● RFC 2674中定義的管理對象與交通類、橋梁組播過濾、虛擬擴展● RFC 2819 RMON MIB● RFC 2863接口組MIB● RFC 3164的日志● 基于RFC 3414的用戶安全模型（USM）SNMPv3協議● RFC 3418對SNMP MIB● RFC 3636定義管理對象的IEEE 802.3 MAU● 思科私有MIB |
管理接口 | ● 基于Web的：HTTP / HTTPS● 命令行界面：Telnet安全Shell（SSH）協議，串行端口● Cisco無線控制系統（WCS） |
接口和指標 | ● 上行：8（5508）1000baset，1000Base-SX和1000BASE LH收發器插槽● 小型可插拔（SFP）選項（僅支持思科SFPS）：光纖模塊，glc-sx-mm，光模塊● LED指示燈：連接● 服務端口：10 / 100 / 1000 Mbps以太網（RJ45）。● 服務端口：10 / 100 / 1000 Mbps以太網（RJ45）為將來使用的高可用性● LED指示燈：連接● 實用的端口：10 / 100 / 1000 Mbps以太網（RJ45）● LED指示燈：連接● 擴展槽：1（5508）● 控制臺接口：RS232（DB-9公/ RJ-45連接器包括），迷你USB● 其他指標：系統、行為、電源1、電源2 |
物理和環境 | ● 尺寸（寬）：17.30 x 21.20 x 1.75。（440 x 539 x 44.5 mm）● 重量：20磅（9.1公斤）2電源● 溫度：工作溫度：32到104°F（0到40°C）；存儲溫度：13到158°F（?25到70°C）● 操作濕度：濕度：10 95%，非冷凝。存儲濕度：高達95%● 輸入功率：100至240伏；50 / 60 Hz；1.05個110伏，115w最大；0.523個220伏，115w最大；試驗條件：冗余電源，40C，全流量。● 散熱：392 BTU /小時在110 / 220伏最大 |
合規性 | CE標志 安全 ● UL 60950-1:2003● 恩60950:2000● EMI和磁化率（A類）● 美國：FCC Part 15.107和15.109● 加拿大：ICES-003● 日本：VCCI● 歐洲：EN 55022，EN 55024 |
表3和表4列出的順序和配件的Cisco 5500系列無線控制器信息。
表3。 Cisco 5500系列無線控制器的訂購信息
零件號 | 品名 | 思科SMARTnet?服務8x5xnbd |
air-ct5508-12-k9 | 5500系列無線控制器最多12思科接入點 | con-snt-ct0812 |
air-ct5508-25-k9 | 5500系列無線控制器最多25思科接入點 | con-snt-ct0825 |
air-ct5508-50-k9 | 5500系列無線控制器最多50思科接入點 | con-snt-ct0850 |
air-ct5508-100-k9 | 5500系列無線控制器最多100思科接入點 | con-snt-ct08100 |
air-ct5508-250-k9 | 5500系列無線控制器最多250思科接入點 | con-snt-ct08250 |
air-ct5508-500-k9 | 5500系列無線控制器最多500思科接入點 | con-snt-ct08500 |
air-ct5508-500-2pk | 多達500個思科訪問2包5500系列無線控制器（1000點每個接入點總數） | con-snt-airc552p |
air-ct5508-ha-k9 | Cisco 5508系列無線控制器的高可用性 | con-snt-ct5508ha |
表4。 Cisco 5500系列無線控制器配件
零件號 | 品名 |
品牌/型號：AIR-PWR-5500-AC = | 5500系列無線控制器冗余電源 |
air-fan-5500 = | 5500系列無線控制器風機盤 |
air-ct5500-rk-mnt | 5500系列無線控制器的備用安裝套件 |
添加劑容量升級許可證
表5和表6列出添加劑容量升級許可證的Cisco 5500系列。
表5。 Cisco 5500系列無線控制器加容量許可證訂購信息（電子產品授權鑰匙[它們]）
| 零件號 | 產品描述 | 思科SMARTnet服務8x5xnbd |
電子許可證會一直 | l-lic-ct5508-upg | 主要的SKU升級：選擇任何數量或組合的選項，在這種SKU升級一個或多個控制器的一個關鍵產品的授權下
| con-snt-lctupg |
l-lic-ct5508-5a | 5 AP加證5508控制器（edelivery） | con-snt-lict55a |
l-lic-ct5508-25a | 25 AP加證5508控制器（edelivery） | con-snt-lct25a |
l-lic-ct5508-50a | 50 AP加證5508控制器（edelivery） | con-snt-lct50a |
l-lic-ct5508-100a | 100 AP加證5508控制器（edelivery） | con-snt-lct100a |
l-lic-ct5508-250a | 250 AP加證5508控制器（edelivery） | con-snt-lct250a |
表6。 Cisco 5500系列無線控制器加容量許可證訂購信息（紙炮）
| 零件號 | 產品描述 | 思科SMARTnet服務8x5xnbd |
論文證 | lic-ct5508-upg | 主要的SKU升級：選擇任何數量或組 合的下列下此SKU選項，升級一個或 多個控制器的一個關鍵產品的授權下。 | con-snt-lctupg |
lic-ct5508-5a | 5 AP加證5508控制器 | con-snt-lict55a |
lic-ct5508-25a | 25 AP加證5508控制器 | con-snt-lct25a |
lic-ct5508-50a | 50 AP加證5508控制器 | con-snt-lct50a |
lic-ct5508-100a | 100 AP加證5508控制器 | con-snt-lct100a |
lic-ct5508-250a | 250 AP加證5508控制器 | con-snt-lct250a |
附加容量許可證允許在接入點容量由控制器最多500個接入點支持增加。作為一個例子，如果一個控制器最初訂購250接入點支持，這種能力將增加到500個接入點通過購買250接入點添加容量許可（1x-lic-ct5508-250a）。
一個巴基斯坦證書需要在Cisco 5500系列無線控制器添加額外的接入點的能力。
該證書可加速通過電子郵件。如果一紙證書所需的習俗，應當責令船舶通過美國郵政。每個附加容量許可證和巴基斯坦安裝之前必須注冊。
訂購和安裝了Cisco 5500系列無線控制器加容量許可證分為三步：
1。 選擇正確的SKU的電子郵件或紙。
2。 登記該證書（見注冊該證書）。
3。 在Cisco 5500系列無線控制器安裝許可證（見安裝許可證）。
請查看思科無線局域網控制器配置指南，6或更高版本，詳細的訂購、登記、安裝信息5500系列添加劑量許可證。
該公園的電子傳輸是可訂購的型號如表5中所列的電子許可證會一直。如果一紙證書是必需的，請使用表6中列出的型號。
該證書登記
客戶須登記為Cisco 5500系列無線控制器的所有升級許可證該證書。客戶的電子郵件地址和主機名必須登記該證書：
安裝許可證服務器，思科WCS
按照這些步驟來安裝許可證文件。如果你需要額外的幫助，聯系金華博通技術支持。
1。 如果不是已經完成安裝思科WCS軟件。
2。 保存的許可證文件（。LIC）到硬盤驅動器上的臨時目錄。（你會收到一封電子郵件從思科與一個附加的許可證文件）
3。 打開一個受支持的版本的Internet Explorer瀏覽器。
4。 在位置或地址字段中，輸入以下網址，與思科WCS服務器的IP地址或主機名更換IP地址：http：/ / <地址>。
5。 登錄到思科的WCS服務器系統管理員。（注意，用戶名和密碼是區分大小寫的。）
6。 從幫助菜單中，選擇許可證貿易。
7。 在許可證頁面，從命令菜單，選擇添加許可證。
8。 在添加許可證頁面，點擊瀏覽瀏覽到你的位置了。lic文件。
9。 點擊下載。思科WCS服務器進口許可證。
表7顯示了Cisco 5500系列無線控制器可選DTLS許可。
數據報傳輸層安全（DTLS）是所有officeextend部署加密數據平面流量要求。客戶規劃安裝此裝置物理在俄羅斯必須控制殘疾人得到DTLS物理白為了使DTLS許可和不許可從Cisco.com下載。請咨詢您當?shù)氐恼ㄒ?guī)來確保數據DTLS加密是允許的。
如果客戶選擇swc5500k9-60，swc5500k9-70或swc5500k9-72，DTLS數據加密是默認啟用。當客戶訂購5500系列和選擇的可選標簽或者swc5500lpe-k9-70或swc5500lpe-k9-72 DTLS加密，數據被禁用。
DTLS紙樸許可證指定的客戶誰購買一個控制器，當殘疾人由于進口限制，但獲得許可后的初始購買添加DTLS支持。這個可選的DTLS許可是思科officeextend部署所需要的。
表7。 Cisco 5500系列無線控制器可選的許可（PAK）
零件號 | 描述 |
lic-ct5508-lpe-k9 | 5508無線控制器DTLS許可（紙白） |
l-lic-ct55-lpe-k9 = | 思科5508控制器DTLS許可（電子證書） |
